KCB齒輪泵安裝尺寸
供應商：泊頭市泰邦泵閥制造有限公司
產 地：中國>河北>滄州>泊頭市
KCB齒輪泵安裝尺寸詳細介紹
標簽：KCB齒輪泵安裝尺寸|KCB齒輪油泵安裝寸|2CY齒輪泵

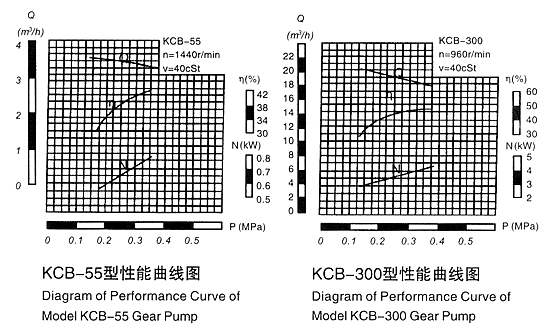

※ 性能曲線圖
|
各型齒輪泵的性能參數，是在介質粘度4×10-3m2/s(40cSt)時確定的。性能參數表中給出的參數值適用于介質粘度1×10-5～8×10-5m2/s(10～80cSt)范圍內，超出這個范圍則根據用戶提出的性能參數要求另行確定。 |
|

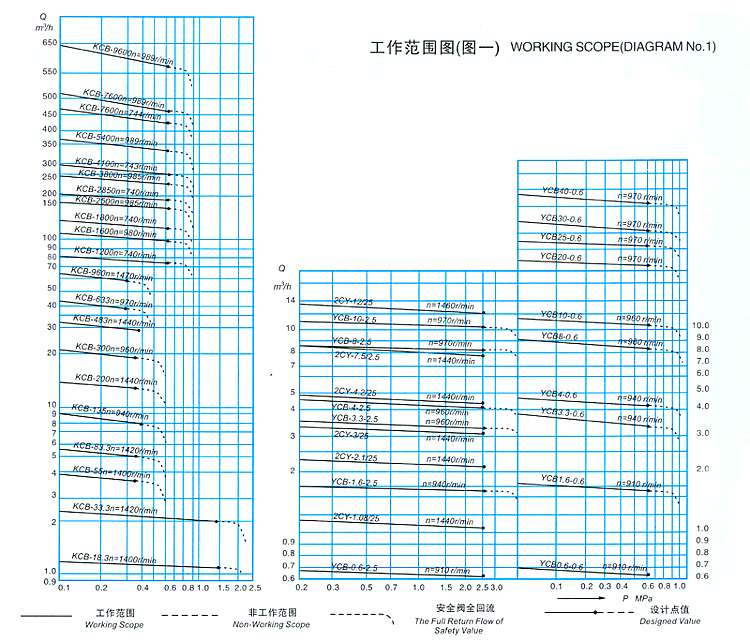

※ 工作范圍圖
|

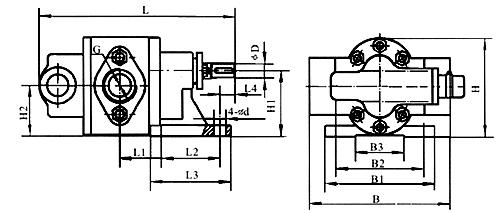

KCB18.3～83.3型泵外型、安裝尺寸
|
| 型號 | L | L1 | L2 | L3 | L4 | B | B1 | B2 | B3 | H | H1 | H2 | φD | G | 4-φd |
| KCB-18.3 | 217.5 | 35 | 80 | 115 | 16 | 192 | 150 | 120 | 66 | 136 | 90 | 69 | 20 | G3/4" | 16 |
| KCB-33.3 | 231 | 42.5 | 80 | 115 | 16 | 192 | 150 | 120 | 66 | 136 | 90 | 69 | 20 | G3/4" | 16 |
| KCB-55 | 246 | 50 | 80 | 115 | 16 | 192 | 150 | 120 | 66 | 136 | 90 | 69 | 20 | G1" | 16 |
| KCB-83.3 | 271 | 62 | 80 | 115 | 16 | 192 | 150 | 120 | 66 | 136 | 90 | 69 | 20 | G11/2" | 16 |

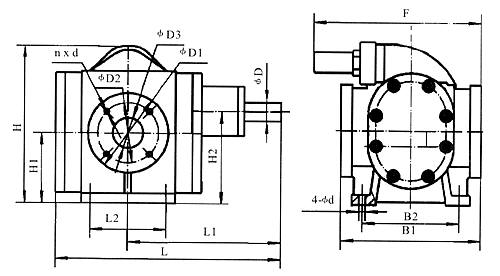

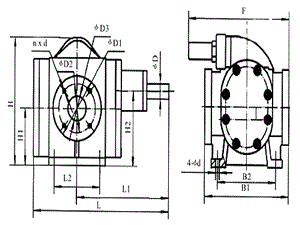

KCB200-960型泵外型、安裝尺寸
|
|
型號
|
L
|
L1
|
L2
|
B1
|
B2
|
H
|
H1
|
H2
|
F
|
φD1
|
φD2
|
φD3
|
n×d
|
φD
|
4-φd
|
|
KCB-200
|
290
|
200
|
66
|
214
|
160
|
263.5
|
118
|
152.5
|
300
|
140
|
110
|
50
|
4-M12
|
28
|
13
|
|
354
|
230
|
90
|
225
|
180
|
308
|
128
|
170
|
318
|
155
|
123
|
70
|
6-M14
|
32
|
16
|
|
|
KCB-483.3
|
354
|
230
|
90
|
225
|
180
|
308
|
128
|
170
|
318
|
155
|
123
|
70
|
6-M14
|
32
|
16
|
|
KCB-633
|
415
|
270
|
120
|
280
|
175
|
385
|
188
|
205
|
380
|
190
|
158
|
100
|
8-M14
|
38
|
18
|
|
KCB-960
|
415
|
270
|
120
|
280
|
175
|
385
|
188
|
205
|
380
|
190
|
158
|
100
|
8-M14
|
38
|
18
|

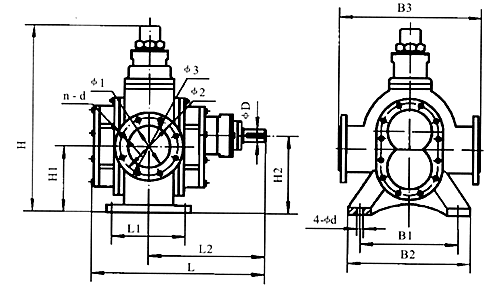

KCB1200-9600型泵外型、安裝尺寸
 |
| 型號 | L | L1 | L2 | B1 | B2 | B3 | H | H1 | H2 | φ1 | φ2 | φ3 | n-d | φD | 4-φd |
| KCB-1200 | 715 | 300 | 480 | 415 | 463 | 510 | 708 | 220 | 300 | 150 | 225 | 260 | 8-φ18 | 56 | 25 |
| KCB-1600 | |||||||||||||||
| KCB-1800 | 830 | 340 | 547 | 460 | 585 | 684 | 876 | 262 | 350 | 200 | 280 | 315 | 8-φ18 | 76 | 25 |
| KCB-2500 | |||||||||||||||
| KCB-2850 | 948 | 380 | 625 | 520 | 584 | 640 | 915 | 299 | 400 | 250 | 335 | 370 | 12-φ18 | 86 | 25 |
| KCB-3800 | |||||||||||||||
| KCB-4100 | |||||||||||||||
| KCB-5600 | 1085 | 345 | 700 | 500 | 600 | 740 | 1155 | 386 | 500 | 350 | 445 | 490 | 12-φ23 | 95 | 32 |
| KCB-7000 | |||||||||||||||
| KCB-7600 | |||||||||||||||
| KCB-9600 |

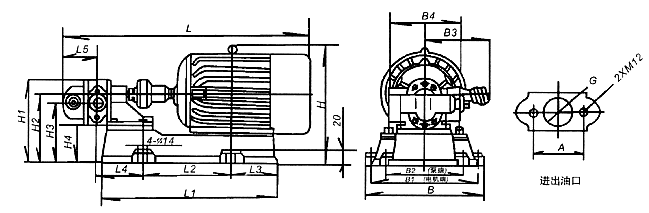

KCB-18.3～KCB-83.3外型、安裝尺寸及重量
 |
型號 | L | L1 | L2 | L3 | L4 | L5 | H | H1 | H2 | H3 | H4 | B | B1 | B2 | B3 | B4 | A | G | 重量 Weight(kg) |
KCB-18.3 | 566 | 391 | 239 | 86 | 75 | 86 | 230 | 176 | 130 | 109 | 40 | 259 | 225 | 190 | 155 | 192 | 52 | G3/4" | 62.15 |
KCB-33.3 | 618 | 416 | 256 | 86 | 82 | 93 | 285 | 186 | 140 | 119 | 50 | 279 | 245 | 190 | 180 | 192 | 52 | G3/4" | 66.8 |
KCB-55 | 595 | 391 | 239 | 86 | 89.5 | 100.5 | 230 | 176 | 130 | 109 | 40 | 259 | 225 | 190 | 155 | 192 | 70 | G1" | 64.15 |
KCB-83.3 | 652 | 416 | 256 | 94 | 102 | 113 | 285 | 186 | 140 | 119 | 50 | 279 | 245 | 190 | 180 | 192 | 78 | G11/2" | 70.15 |

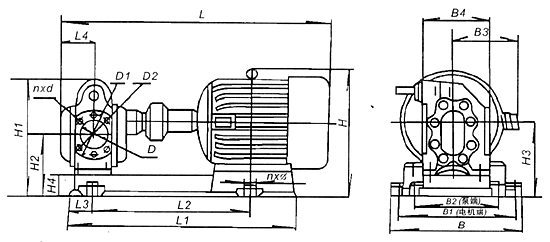

KCB-200～KCB-960外型、安裝尺寸及重量
 |
型號 | L | L1 | L2 | L3 | L4 | n×φ | H | H1 | H2 | H3 | H4 | B | B1 | B2 | B3 | B4 | D | D1 | D2 | n×d | 重量 Weight(kg) |
KCB-200 | 709 | 577 | 419 | 58 | 90 | 4×φ16 | 355 | 314 | 168 | 202 | 50 | 326 | 290 | 240 | 190 | 214 | φ50 | φ110 | φ140 | 4×M12 | 135 |
KCB-300 | 883 | 715 | 502 | 80 | 124 | 4×φ22 | 423 | 378 | 198 | 240 | 70 | 390 | 340 | 280 | 210 | 228 | φ70 | φ123 | φ155 | 6×M14 | 173 |
KCB-483.3 | 972 | 795 | 565 | 890 | 124 | 4×φ22 | 465 | 378 | 198 | 240 | 70 | 450 | 400 | 290 | 255 | 228 | φ70 | φ123 | φ155 | 6×M14 | 213 |
KCB-633 | 1074 | 901 | 629 | 100 | 145 | 4×φ22 | 500 | 455 | 258 | 275 | 70 | 450 | 400 | 285 | 255 | 280 | φ100 | φ158 | φ190 | 8×M14 | 274.5 |
KCB-960 | 1099 | 900 | 635 | 100 | 145 | 4×φ22 | 525 | 455 | 283 | 275 | 70 | 470 | 420 | 285 | 285 | 280 | φ100 | φ158 | φ190 | 8×M14 | 304.5 |

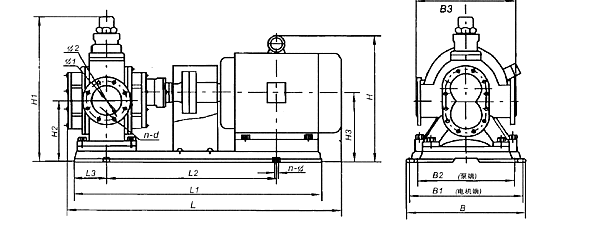

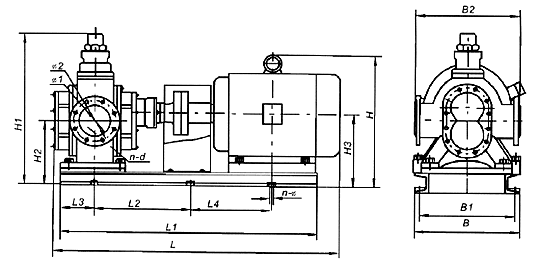

KCB-1200～KCB-9600外型及安裝尺
 |
| 型號 Model | L | L1 | L2 | L3 | H | H1 | H2 | H3 | B | B1 | B2 | B3 | φ1 | φ2 | n×d | n×φ |
| KCB1200/0.6 | 1771 | 1470 | 990 | 194 | 780 | 828 | 340 | 420 | 683 | 631 | 621 | 510 | φ150 | φ225 | 8-φ18 | 4-φ25 |
| KCB1600/0.6 | ||||||||||||||||
| KCB1800/0.6 | 2036 | 1704 | 1142 | 230 | 1020 | 996 | 382 | 470 | 772 | 720 | 720 | 684 | φ200 | φ 280 | 8-φ18 | 4-φ25 |
| KCB2500/0.6 | ||||||||||||||||
| KCB2850/0.6 | 2294 | 1930 | 1250 | 270 | 1070 | 1035 | 419 | 520 | 810 | 750 | 750 | 640 | φ250 | φ 335 | 12-φ18 | 4-φ30 |
| KCB3800/0.6 | ||||||||||||||||
| KCB4100/0.6 | 2524 | 2008 | 1340 | 270 | 1200 | 1035 | 419 | 520 | 1163 | 906 | 750 | 640 | φ250 | φ335 | 12-φ18 | 4-φ30 |
| KCB5400/0.6 | ||||||||||||||||
| KCB5600 | 2632 | 2090 | 723 | 245 | 723 | 1465 | 1440 | 671 | 785 | 760 | 690 | 740 | 350 | 445 | 12-23 | 6-32 |
| KCB7000 | 2662 | 2090 | 723 | 245 | 723 | 1465 | 1440 | 671 | 785 | 760 | 690 | 740 | 350 | 445 | 12-23 | 6-32 |
| KCB7600 | 2632 | 2090 | 723 | 245 | 723 | 1465 | 1440 | 671 | 785 | 760 | 690 | 740 | 350 | 445 | 12-23 | 6-32 |
| KCB9600 | 2662 | 2090 | 723 | 245 | 723 | 1465 | 1440 | 671 | 785 | 760 | 690 | 740 | 350 | 445 | 12-23 | 6-32 |
 |
| 型號 Model | L | L1 | L2 | L3 | H | H1 | H2 | H3 | B | B1 | B2 | B3 | φ1 | φ2 | n×d | n×φ |
| KCB5600 | 2632 | 2090 | 723 | 245 | 723 | 1465 | 1440 | 671 | 785 | 760 | 690 | 740 | φ350 | φ445 | 12-φ23 | 6-φ32 |
| KCB7000 | 2662 | 2090 | 723 | 245 | 723 | 1465 | 1440 | 671 | 785 | 760 | 690 | 740 | φ350 | φ445 | 12-φ23 | 6-φ32 |
| KCB7600 | 2632 | 2090 | 723 | 245 | 723 | 1465 | 1440 | 671 | 785 | 760 | 690 | 740 | φ350 | φ445 | 12-φ23 | 6-φ32 |
| KCB9600 | 2662 | 2090 | 723 | 245 | 723 | 1465 | 1440 | 671 | 785 | 760 | 690 | 740 | φ350 | φ445 | 12-φ23 | 6-φ32 |
